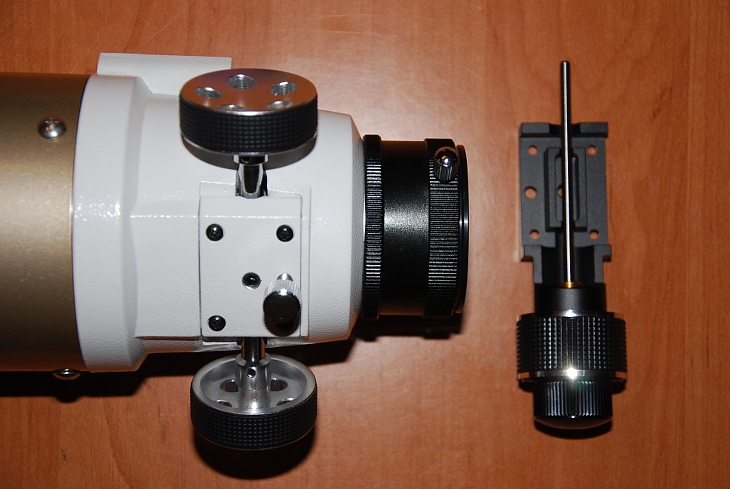

Chodzi o mikrofokuser Lacerta dostępny w sklepie internetowym Teleskop-Service.de. Pierwszy zakładałem w wyciągu Synty 8". Tym razem przyszedł czas na ED80.

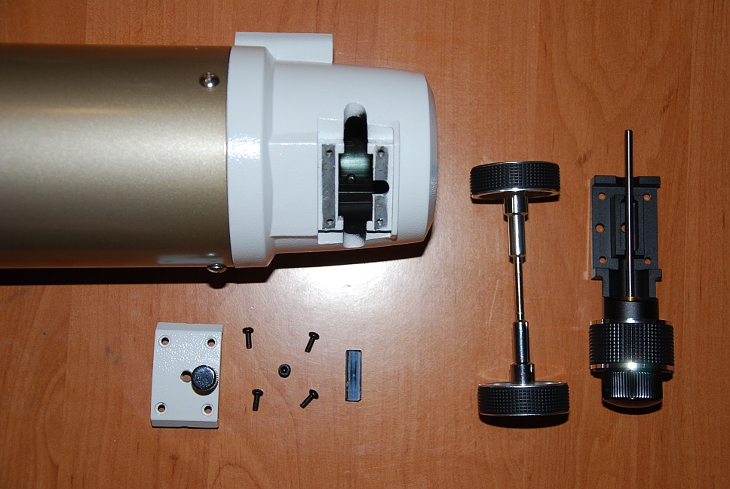

Do montażu potrzebujemy zestawu kluczy imbusowych (1,5/2/3 mm) oraz śrubokrętu krzyżakowego. Zaczynamy od demontażu płytki dociskającej - wystarczy odkręcić cztery narożne śrubki. Ostrożnie wysuwamy tuleję wyciągu oraz wyciągamy oś z pokrętłami. Z płytki dociskającej wykręcamy środkową śrubę imbusową, a następnie wypychamy podkładkę teflonową stanowiącą łoże osi pokrętła.



Podkładkę wciskamy w analogiczne miejsce w płytce zintegrowanej z mechanizmem mikrofokusera.

Z uwolnionej osi demontujemy jedno pokrętło, a z mikrofokusera oś (wystarczy tak ustawić oś, aby śrubka imbusowa dociskająca oś była dostępna przez otwór w obudowie). Można użyć osi dołączonej do mikrofokusera, ale zauważyłem, że standardowa ośka ma nacięte "na płask" końce co sprawia, że docisk śrubki mocującej jest pewny i zapobiega śliskaniu śrubki na osi. Wsuwamy ośkę z jednym pokrętłem w otwór w mikrofokuserze i dokręcamy śrubkę blokującą.

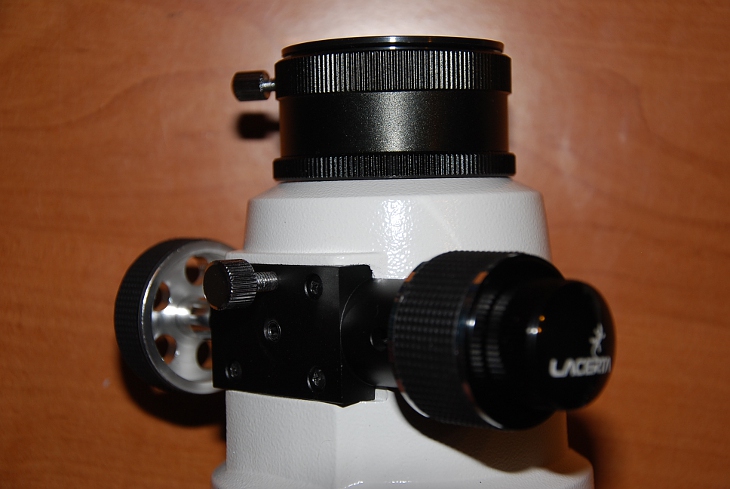

Teraz wystarczy dokręcić mikrofokuser do tuby wyciągu czterema śrubkami krzyżakowymi (oczywiście nie zapominając o wsunięciu tulei wyciągu w tubus) i wyregulowanie docisku osi środkową śrubą imbusową. Teraz możemy się już cieszyć "nowym" wyciągiem :)



Po całej operacji powinny nam zostać trzy rzeczy: goła płytka dociskająca, oś z jednym pokrętłem, oraz mała śrubka imbusowa...

Jeszcze jedna uwaga - jeśli trzymamy EDka w standardowej walizce Sky-Watchera, po zamontowaniu mikrofokusera będziemy musieli usunąć część bocznej ścianki piankowej pomiędzy wyciągiem, a miejscem na kątówkę, aby wydłużone mikro-pokrętło się zmieściło.
