Chodzi przede wszystkim o problemy z wielokrotnym kadrowaniem ujęć tego samego rejonu nieba podczas jednej fotograficznej nocy w przypadku np. wymiany filtrów.
Przedstawione poniżej rozwiązanie pozwala na „wypinane” aparatu od lunety a następnie po kilkukrotnej wymianie filtrów powrót do ustawienia identycznego kadru fotografowanego poprzednio obiektu.

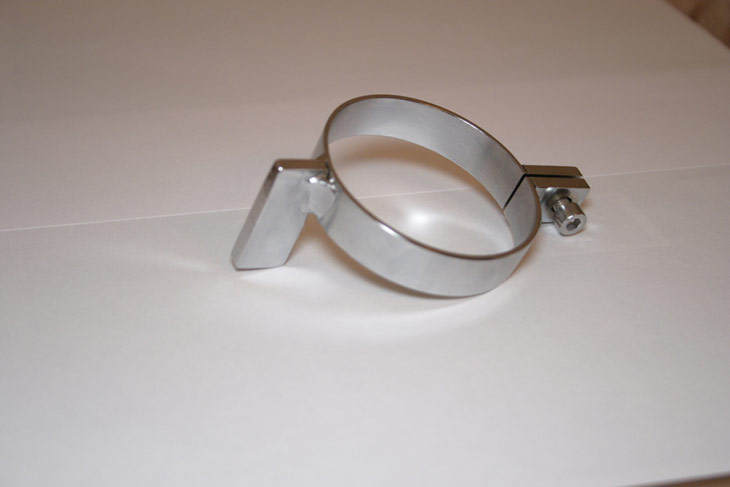

Cały pomysł opiera się na wykonaniu obrotowej obejmy (foto poniżej), które z przyspawanym niewielkim płaskownikiem stanowić będzie bazę naszych ustawień. Trzeba wspomnieć, że ową obejmę można obracać 360 stop. i blokować w dowolnym położeniu w zależności od potrzeb.
![](UserFiles/Image/ARTYKULY/KADROWANIE/img5jf8.jpg)

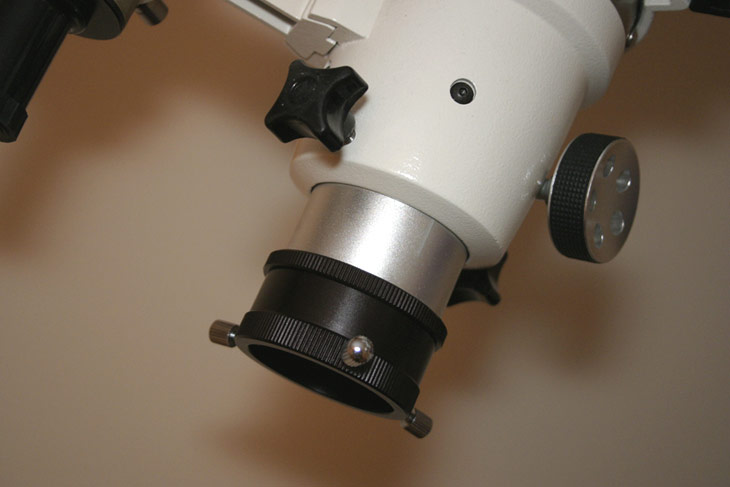

Poniżej ujęcie wyciągu SW80ED
![](UserFiles/Image/ARTYKULY/KADROWANIE/img1tp6.jpg)

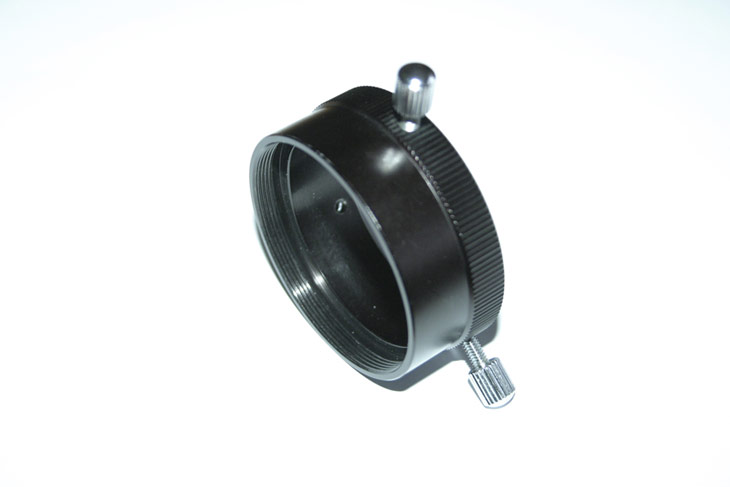

A tak wyglądają fabryczne pierścienie odkręcone już od focusera.
![](UserFiles/Image/ARTYKULY/KADROWANIE/03.jpg)

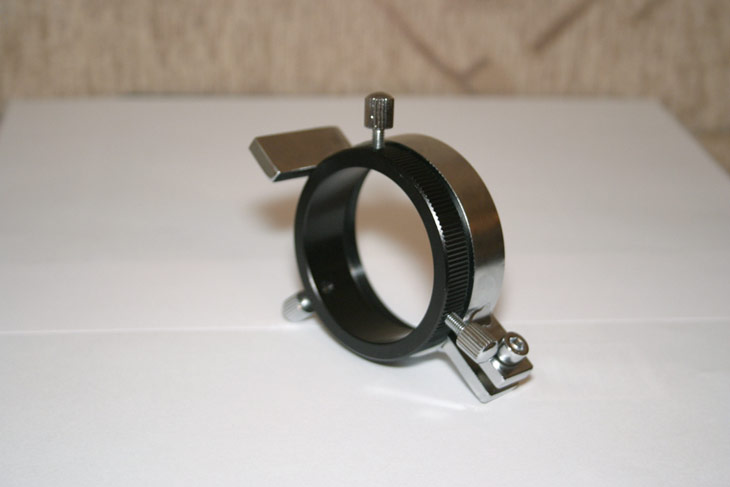

Tutaj już połączone ze sobą elementy
![](UserFiles/Image/ARTYKULY/KADROWANIE/04.jpg)

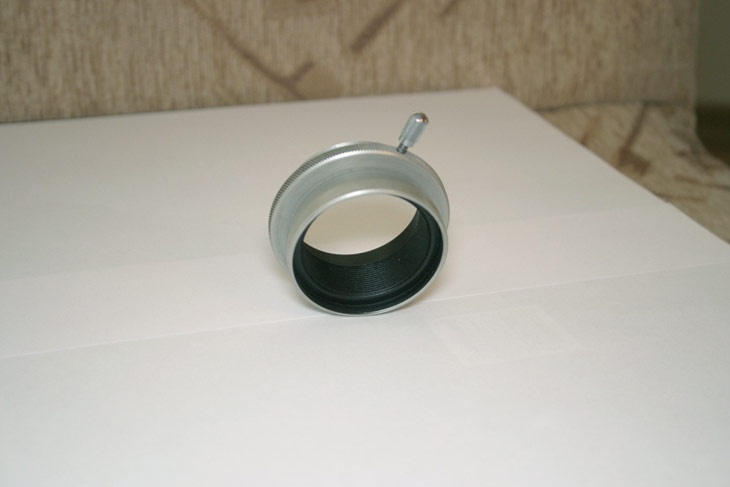

Kolejnym krokiem było kupienie złączki fotograficznej z wewnętrznym gwintem filtrowym oraz zewnętrznym gwintem o skoku 0,75. W przedmiotowej złączce w kołnierzu nagwintowałem otworek M3 do wkręcenia kołka oporowego.
![](UserFiles/Image/ARTYKULY/KADROWANIE/05.jpg)
![](UserFiles/Image/ARTYKULY/KADROWANIE/06.jpg)

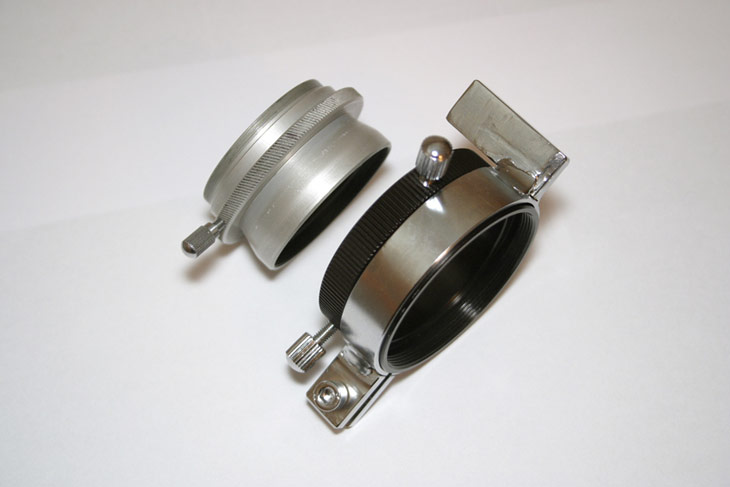

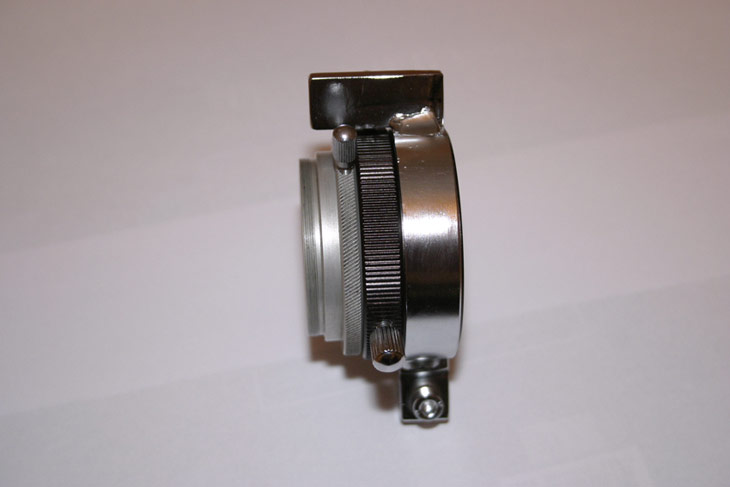

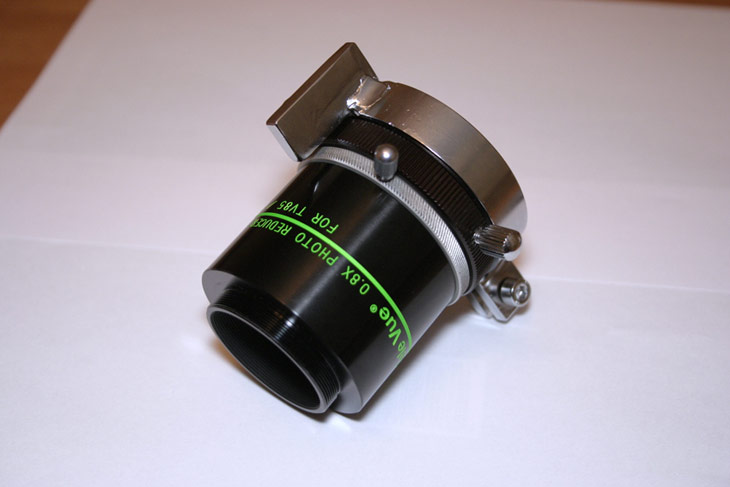

I do boju to wszystko do kupy
![](UserFiles/Image/ARTYKULY/KADROWANIE/07.jpg)
![](UserFiles/Image/ARTYKULY/KADROWANIE/08.jpg)
![](UserFiles/Image/ARTYKULY/KADROWANIE/09.jpg)
Zasada działania prostego mechanizmu polega opieraniu wkręcanego kołka o wystający płaskownik. Możemy później powracać wiele razy do tego samego położenia.

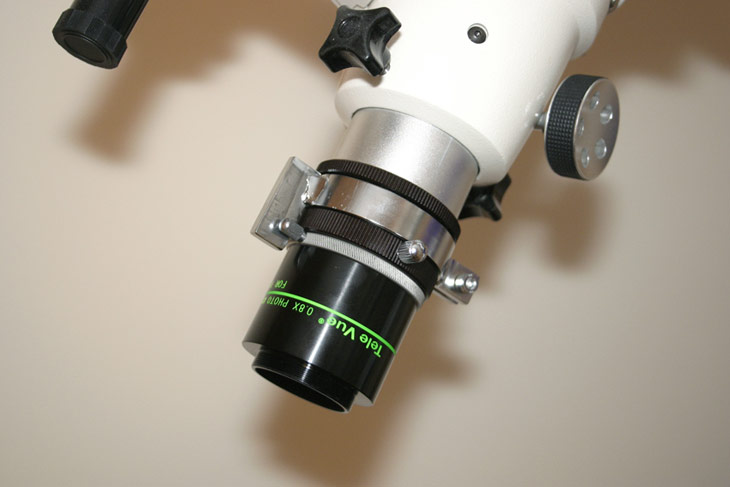

Widok końcowy
![](UserFiles/Image/ARTYKULY/KADROWANIE/10.jpg)
No i to tyle w tym temacie.
